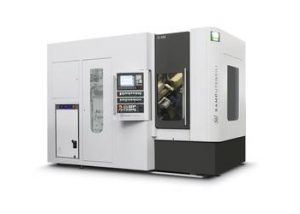

G 450是一款创新,简明且极其灵活的磨床。G 450尤其针对非常短的加工节拍和高质高效的批量生产而开发,齿轮外径达450mm,轴长达550mm。
G450磨齿机采用单工作台。其特征不仅简化了上下料而且工具操作。在更换工件期间,砂轮保持旋转状态,油润滑保持不变。机床部件在热和机械稳定性方面的优势,可以保持机床以事先设定的操作速度运行。机床可以使用陶瓷和电渡CBN的成形砂轮和蜗杆砂轮。修整器同样安装在相同的旋转工作台上,但是与工作主轴处于相反的位置,创新专利修整系统确保了高灵活性的修整过程。
亮点:
- 理想用于小批量生产
- 简化上下料和工具操作
- 高热和机械稳定性非常好
- 非常短的加工节拍
- 双工作主轴,消除不工作时间
- 从滚切到磨削的快速换刀
- 无与伦比的工艺多功能性
- 使用成形砂轮和蜗杆砂轮,陶瓷和CBN电镀均可
- 惊人的用户友好性
详情 | ||
技术参数 | 单位 | 数值 |
更大工件直径 | mm | 450 |
模数范围 | mm | 0.5-7.0 |
更大工件长度 | mm | 550 |
更大齿宽 | mm | 350 |
更大轴长 | mm | 500 |
螺旋角 | deg | +45°/-45° |
磨轮直径 | mm | 250/170 或 120/90 |
更大磨轮宽度 | mm | 180 |
更大磨轮转速 | m/s | 80 |
修整轮直径 | mm | 120 |
机床外观尺寸 长*宽*高 | mm | 3,800*2,200*2,700 |
控制系统 | Siemens 840 D Solution Line | |
*数据参数可更新 |
