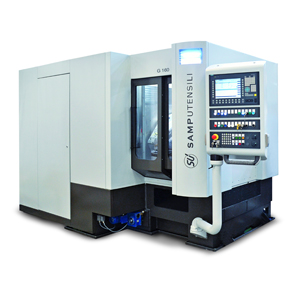

G 160展成磨齿机是汽车齿轮加工的理想选择,可以满足高工效、低维护、稳定可靠的需求。G 160 将X轴分成2个滑块,每个滑块上安装一个工件主轴,避免了旋转工作台和所有以它相关的限制。两个工件主轴在它的滑台上可以没有干涉地同步进退。
G 160的该机的刚性设计,提高了生产时间。G 160的结构设计是一个突破,是市面上所见的加工时间更短的磨床,对齿轮传动的效率和噪声要求的不断优化,对磨削过程的要求达到了极限。G 160动态过程的刚度和稳定性成就了设计的主要目标,G160独特的设计提供了更高的动态刚性。
亮点:
- 磨削工件更换时间小于2秒
- 创新、待决专利的机床结构
- 新虚拟Y轴配置、更高动态刚性
- 热稳定性和机械稳定性更高
详情 | ||
参数 | 单位 | 数值 |
更大工件直径 | mm | 160 |
模数范围 | mm | 1.0-3.0 |
更大工件长度 | mm | 300 |
更大齿宽 | mm | 180 |
螺旋角 | deg | +95/-45 |
砂轮直径 | mm | 210-275 |
砂轮宽度 | mm | 100 |
砂轮更大转速 | m/s | 80 |
修整单元直径 | mm | 123 |
机床外观尺寸 | mm | 3,275*2,200*2,285 |
控制系统 | Sinumerik 840 D sI | |
*数据参数可更新 |
