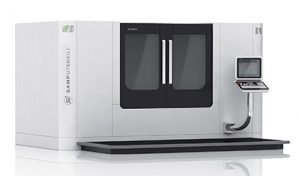

新型GP 500 H磨床具有多项创新技术同时为所有G系统卧式机床的改进垫定了基础。GP 500 H额外配有CNC轴,可以使两个独立主轴都工作而不是一个单独工作。两个主轴都可以配备一个砂轮或每轴两个砂轮。
每个轴上配一个砂轮,单级齿轮在第一个轴上完成粗加工,在第二个轴上完成精加工。同轴的两个齿轮可以通过在同一个主轴上安装砂轮组完成粗精加工,无需更换工装和改变操作模式。通常有两种不同驱动型号,对不同尺寸的砂轮提供不同的输出功率和速度。根据所需砂轮的外径和宽度还有更多的主轴型号可选,这也使机床更加灵活。
内齿轮可以基于双驱动原理制造而无需更换主轴。现在模式转换速度比以前快很多。外圆磨轴和内圆磨轴之间的转换也是如此,因为转换器界面简单,方便操作员快速连接。GP 500 H采用电渡CBN砂轮或可修整刚玉砂轮,可根据工件要求,交货时间及加工批次大小 选择砂轮。
亮点:
- 一次调整粗磨和精磨设定,不需要更换磨轮
- 齿轮、台阶轴齿轮、转子、蜗杆和螺旋形工件的成型磨削
- 2个主轴理念下的内齿磨削
- 通过适配器和模块软件进行快速更换品种
详情 | ||
参数 | 单位 | 数值 |
工件更大直径 | mm | 500 |
更大模数 | mm | 0.5-15.0 |
更大修形深度 | mm | 29 |
磨头旋转范围 | deg | +/-90 |
工件和刀具主轴中心距离 | mm | 15-380 |
更大工件长度 | mm | 1,250 |
更大轴向行程 | mm | 900 |
更大径向行程 | mm | 330 |
更大切向行程 | mm | 160 |
刀具主轴功率 | kw | 5.5/16 |
陶瓷磨轮直径 | mm | 30-300 |
陶瓷磨轮更大厚度 | mm | 40 |
CBN磨轮直径 | mm | 15-220 |
CBN磨轮更大厚度 | mm | 30 |
更大修整轮直径 | mm | 150 |
更大刀具主轴转速 | rpm | 20,000/40,000 |
工作轴速度 | rpm | 0-600 |
更大承载工件重量 | kg | 350 |
带冷却过滤单元总连接负载 | kVA | 150 |
标配机床总重 | kg | 15,500 |
