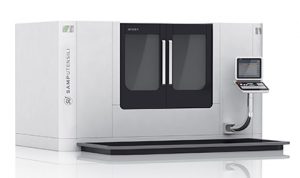

GR 500 H广泛应用于高效高质量宽泛的螺旋形工件磨削,其中包括:转子,圆柱和锥形蜗杆,简单无障碍设计的丝杠和带有固定或可变齿向的工件。
高效磨削主轴拥有充足的动力。与专门制定的冷却过滤系统一起,可以磨削淬硬螺杆的实体工件。
GR 500 H机床带有一个丝杠型工件的特定软件包,此软件包是在真实加工状态下研发出来的。
GR型磨齿机具有适合陶瓷黏合砂轮修整单元和综合检测单元,非常适合灵活加工中小批量或大规模生产高质量要求的产品,使中小批量和大规模磨齿机获得无以伦比的质量和可靠性,从而体现出GR型磨齿机非常灵活的优势。
对于大批量生产,建议将机床与外部测量装置连接,以实现更大效率和更佳结果。
亮点:
- 用于制造转子和螺旋形工件
- 大功率主轴磨削较大磨量
- 为转子和螺旋型生产的特制软件包
- 特定修整单元
- 标准或特定工件解决方案
- 自动上下料
详情 | ||
参数 | 单位 | 数值 |
工件更大直径 | mm | 400 |
更大模数 | mm | N/A |
更大修形深度 | mm | 52/80 |
磨头旋转范围 | deg | +/- 90 |
工件和刀具主轴中心距离 | mm | 165-495 |
更大工件长度 | mm | 1,250 |
更大轴向行程 | mm | 900 |
更大径向行程 | mm | 330 |
更大切向行程 | mm | N/A |
刀具主轴功率 | kw | 20/35/48/60 |
陶瓷磨轮直径 | mm | 300-500 |
陶瓷磨轮更大厚度 | mm | 80/180(带沉台) |
CBN磨轮直径 | mm | N/A |
CBN磨轮更大厚度 | mm | N/A |
更大修整轮直径 | mm | 150 |
更大刀具主轴转速 | rpm | 4,000 |
工作轴速度 | rpm | 0-600 |
更大承载工件重量 | kg | 350 |
带冷却过滤单元总连接负载 | kVA | 150 |
标配机床总重 | kg | 15,500 |
