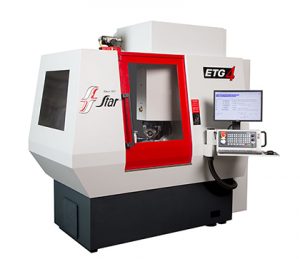

ETG-4 万能工具磨床是一款以高精度和高柔性为思路而设计的,用于加工和修磨精密工具的磨床。 ETG-4 万能工具磨具备 CNC 控制的四工位砂轮库。直线轴 X, Y , Z 轴,由丝杠驱动,以及回转轴 B 轴和直驱旋转轴 A 轴。Star Cutter工具磨床的独特的设计在于其主轴磨削位置位于B 轴的回转中心,能有效地消除回转误差。
详情 | ||
技术参数 | 单位 | 数值 |
外观尺寸(长*宽*高) | mm | 2655 x 2295 x 2412 |
主机重量 | kg | 4,082 |
更大工件直径 | mm | 100 |
更大工件长度 | mm | *530 |
A轴旋转速度 | rpm | 1,000 |
B轴旋转速度,旋转角度±120° | rpm | 12 |
X轴行程 | mm | 280 |
X轴进给速率 | m/min | 10 |
Y轴行程 | mm | 220 |
Y轴进给速率 | m/min | 10 |
Z轴行程 | mm | 350 |
Z轴进给速率 | m/min | 10 |
主轴更大转速 | rpm | 10,000 |
主轴额定功率 | kw | 10 |
主轴峰值功率 | kw | 25 |
更大砂轮直径 | mm | 150 |
直线轴更小可编程移动增量 | mm | 0.00254 |
线性轴光栅尺反馈分辨率 | mm | 0.00001 |
旋转轴更小课编程旋转增量 | deg | 0.0001 |
旋转轴A轴反馈分辨率 | deg | 0.000068 |
旋转轴B轴反馈分辨率 | deg | 0.00000006 |
