1949年意大利总部Samputensili公司就开始生产齿轮刀具。不断提高的生产齿轮质量需求让刀具刃磨技术得到了发展。为满足这些生产的需要,从上世纪60年代,在Samputensili公司开始设计和生产剃刀刃磨机床,现在以其可靠性,效能和精度而闻名于世。

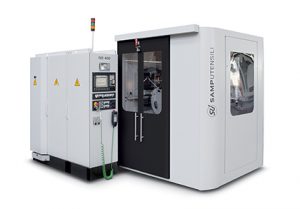

新GS400是这类机床的第四代产品,在精度,生产力,可靠性,多功能性以及易操作方面设定了新的标准。磨削齿形是通过工件主轴的往复直线运动与工作主轴旋转运动的坐标 插 补 软 件 计 算 形 成 。 这 个 软 件 是Samputensili的专有技术。形成的 旋转-直线运动生成的展成直径完全可以由数控系统生成。并通过一个直线电机和扭矩主轴电机产生旋转-直线这两个运动。直线电机驱动展成齿形的数控轴。
- 工件直径范围Ø: 68 - 400 mm
- 模数范围: 0.5 - 15 mm
- 更大齿宽: ≤70 mm
技术参数 | 单位 | 数值 |
工件直径 | 毫米 | 68-400 |
模数范围 | 毫米 | 0.5-15 |
更大工件厚度 | 毫米 | 70 |
齿数 | 无限制 | |
主轴滑轨更大运行速度 | 米/分钟 | 18 |
主轴滑轨更大行程速度 | 次/分钟 | 80 |
砂轮的直径 | 毫米 | 630-760 |
砂轮的速度 | 转/分钟 | 0-900 |
纵向滑轨更大行程 | 毫米 | 250 |
砂轮的螺旋角度范围 | 度 | 右旋38/左旋60 |
砂轮的压力角度范围 | 度 | -5/+30 |
修形速度 | 毫米/分钟 | 0-500 |
修形器的更大行程 | ||
Z轴(平行砂轮主轴) | 毫米 | 40 |
X轴(垂直砂轮主轴) | 毫米 | 90 |
机床安装功率 | 千瓦 | <5 |
机床大约重量 | 公斤 | 6000 |
