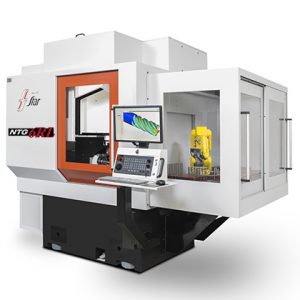

设计用于磨削复杂刀具,全新的 Star NTG 工具磨床基于五轴联动,用于制造和修磨宽泛的切削工具.。美国制造,配备六工位砂轮库,是高效加工精密刀具的。
详情 | ||
技术参数 | 单位 | 数值 |
外观尺寸(长*宽*高) | mm | 2353*2020*2539 |
主机重量 | kg | 4,500 |
更大工件直径 | mm | 100 |
更大工件长度 | mm | *200 |
C轴旋转速度 | rpm | 1,000 |
B轴旋转速度,旋转角度±120° | rpm | 12 |
X轴行程 | mm | 800 |
X轴进给速率 | m/min | 50 |
Y轴行程 | mm | 220 |
Y轴进给速率 | m/min | 50 |
Z轴行程 | mm | 530 |
Z轴进给速率 | m/min | 50 |
主轴更大转速 | rpm | 10,000 |
主轴额定功率 | kw | 10 |
主轴峰值功率 | kw | 25 |
更大砂轮直径 | mm | 150 |
直线轴更小可编程移动增量 | mm | 0.00254 |
线性轴光栅尺反馈分辨率 | mm | 0.00001 |
旋转轴更小课编程旋转增量 | deg | 0.0001 |
旋转轴C轴反馈分辨率 | deg | 0.000068 |
旋转轴B轴反馈分辨率 | deg | 0.00000006 |
