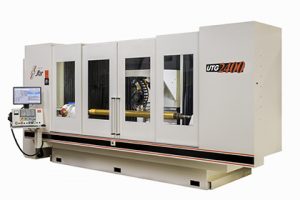

UTG系列是由CNC控制的多轴联动的磨床,其加工的广泛性以及加工产品的质量一直难以被超越。UTG系列磨床擅长于加工 圆/平拉刀, 直槽/螺旋槽滚刀, 插刀, 螺旋拉刀, 齿条铣刀, 以及蜗轮滚刀等 ,可磨削直径在3mm至305mm之间的刀具。美国制造,提供行业领先的质保、售后服务以及使用培训。
详情 | ||
技术参数 | 单位 | 数值 |
外观尺寸(长*宽*高) | mm | 5500*2300*2500 |
主机重量 | kg | 15,000 |
更大工件直径 | mm | 305 |
更大工件长度 | mm | 3200 |
A轴,头架轴,360°旋转 | rpm | 60 |
B轴,主轴垂直方向180°旋转 | rpm | 22 |
C轴,主轴水平方向±30°旋转 | rpm | 25 |
X轴行程 | mm | 450 |
X轴进给速率 | m/min | 10 |
Y轴行程 | mm | 400 |
Y轴进给速率 | m/min | 10 |
Z轴行程 | mm | 2680 |
Z轴进给速率 | m/min | 10 |
主轴更大转速 | rpm | 10,000 |
主轴功率 | kw | 7 |
更大砂轮直径 | mm | 203 |
直线轴更小可编程移动增量 | mm | 0.0001 |
线性轴光栅尺反馈分辨率 | mm | 0.00254 |
旋转轴更小可编程旋转增量 | deg | 0.0001 |
可选的高精度编码器 | deg | 0.000000536 |
旋转轴A轴反馈分辨率 | deg | 0.00000006 |
旋转轴B轴反馈分辨率 | deg | 0.00000006 |
